(四)

　　背景資料

　　某施工單位承擔了一項架空光纜線路工程，設有甲、乙、丙三個中繼段項目部根據具體情況進行了工作分解，估算了各工作的持續時間，確定了各工作之間的邏輯關系，編制了工作邏輯關系及持續時間表(見表4)，并據此繪制了進度計劃網絡圖。圖4給出了部分進度計劃網絡圖。

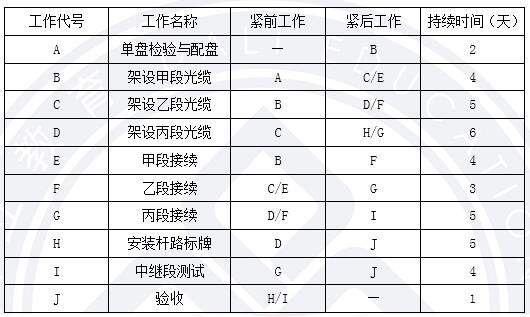

表4 工作邏輯關系持續時間

圖4部分進度計劃網絡圖

　　施工過程中，因設計不合理引起光纜路由變更，造成“架設乙段光纜”推遲2天完工。“乙段接續”工作進行中，因熔接機故障停工4天。由于工作量估計不準確，“架設丙段光纜”的持續時間比計劃縮短了1天，“甲段接續”、“安裝桿路標牌”的持續時間分別增加1天。

　　問題：

　　1.在答題卡指定區域繪制完整的進度計劃網絡圖。

　　2.按照下面格式填寫進度計劃中D.E、F、H的工作時間參數。

　　3.列出進度計劃中關鍵工作的工作代號，并計算計劃工期。

　　4.計算本工程的實際工期。

　　5.本工程光纜配盤的技術要求有哪些?

　　【參考答案】

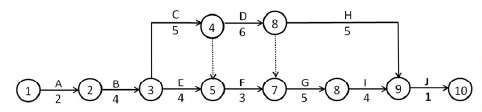

　　1、完整進度網絡圖如下：

　　2、D、E、F、H的工作時間參數如下：

　　3、關鍵工作代號;A，B，C，D，G，I，J

　　計劃工期計算為：2+4+5+6+5+4+4+1=27(天)

　　4、施工過程變化之后，關鍵路徑變為：A-B-C-F-G-I-J

　　實際工期為：2+4+(5+2)+(3+4)+5+4+1=30(天)

　　5、光纜配盤的技術要求：

　　(1)光纜配盤要求合理準確;

　　(2)配盤時應考慮光纜接頭點盡量安排在地勢平坦、穩固和無水地帶：

　　(3)光纜端別應按順序配置，一般不得倒置：

　　(4)光纜配盤時，如在中繼段內有水線防護要求的特殊類型光纜，應先確定其位置，然后從特殊光纜接頭點向兩端配光纜。
