第一百天
新規范聯動編程完結篇
消防設備聯動啟動及連鎖啟動的編程要求(建議)
一、 編制依據
根據以下規范及相關圖集編制。
1、 GB50116-2013《火災自動報警系統設計規范》及其條文說明。(第四章)
2、 14X505-1《火災自動報警系統設計規范》圖示。(p23～p25)
3、 GB50974-2014《消防給水及消火栓系統技術規范》及其條文說明。
4、 15S909《消防給水及消火栓系統技術規范》圖示
二、 聯動編程及連鎖啟動要求
1、 聯動啟動表格
|
系統名稱 |
聯動觸發信號 |
聯動控制信號 |
需聯動反饋的信號 |
備注 |
||
|
自動噴水滅火系統 |
濕式和干式系統 |
報警閥壓力開關的動作信號與該報警閥防護區域內任一火災探測器或手報按鈕的組合 |
啟動噴淋泵 |
水流、信號閥、壓力開關、噴淋泵的啟停 |
|
|
|
|
預作用系統 |
同一報警區域內兩只及以上獨立的感煙火災探測器或任一感煙探測器與手報按鈕的組合 |
開啟預作用閥組、快速排氣閥前電動閥 |
水流、信號閥、壓力開關、噴淋泵的啟停、有壓氣體管道氣壓狀態信號、快速排氣閥前電動閥動作信號 |
注意，個人理解，同一報警區域，應指的是同一防火分區或同一樓層。 |
|
|
|
|
報警閥壓力開關的動作信號與該報警閥防護區域內任一火災探測器或手報按鈕的組合 |
啟動噴淋泵 |
|
|
|
|
|
雨淋系統 |
同一報警區域內兩只及以上獨立的感溫火災探測器或任一感溫探測器與手報按鈕的報警信號組合 |
開啟雨淋閥組 |
水流、 壓力開關、雨淋閥組和雨淋消防泵的啟停信號 |
個人理解，同一報警區域，是指該雨淋閥所保護范圍。 |
|
|
|
|
報警閥壓力開關的動作信號與該報警閥防護區域內任一火災探測器或手報按鈕的組合 |
啟動噴淋泵 |
|
|
|
|
|
水幕系統 |
用于防火卷簾保護 |
防火卷簾下降到樓板面的動作信號與該報警區域內任一火災探測器或手報按鈕的組合 |
開啟水幕系統控制閥組 |
壓力開關、水幕系統控制閥組和消防泵的啟停信號 |
個人理解，卷簾門兩側均屬于該報警區域 |
|
|
|
|
報警閥壓力開關的動作信號與該報警閥防護區域內任一火災探測器或手報按鈕的組合 |
啟動噴淋泵 |
|
|
|
|
|
用于防火分隔 |
報警區域內兩只獨立的感溫火災探測器火災報警信號 |
開啟水幕系統控制閥組 |
|
個人理解，報警區域內是指水幕兩側作為兩個報警區域，分別編程 |
|
|
|
|
報警閥壓力開關的動作信號與該報警閥防護區域內任一火災探測器或手報按鈕的組合 |
啟動噴淋泵 |
|
|
|
消火栓系統 |
消火栓按鈕的動作信號與該消火栓按鈕所在報警區域內任一火災探測器或手報按鈕的組合 |
啟動消火栓泵 |
消火栓泵啟動信號 |
|
||
|
氣體滅火系統 |
任一防護區域內設置的感煙火災探測器、其他類型火災探測器或手動火災報警按鈕的首次報警信號 |
啟動設置在該防護區內的火災聲光報警器 |
氣體滅火控制器直接連接的火災探測器報警信號 |
|
||
|
|
同一防護區域內與首次報警的火災探測器或手動火災報警按鈕相鄰的感溫火災探測器、火焰探測器或手動火災報警按鈕的報警信號 |
關閉該防護區域內的送、排風機及送、排風閥門，停止通風和空氣調節系統，關閉該防護區域的電動防火閥，啟動防護區域開口封閉裝置，包括關閉門、窗，啟動氣體滅火裝置，啟動入口處表示氣體噴灑的火災聲光警報器 |
選擇閥及壓力開關的動作信號 |
注意：是與首次報警相鄰的報警信號 |
||
須表
|
系統名稱 |
聯動觸發信號 |
聯動控制信號 |
需聯動反饋的信號 |
備注 |
|
|
防煙系統 |
加壓送風口所在防火分區內任兩只獨立的火災探測器或一只火災探測器與一只手動火災報警按鈕的報警信號 |
開啟本防火分區內所有的送風口，啟動相對 應的送風機 |
電動擋煙垂壁、送風口、排煙口、排煙窗或排煙閥的開啟和關閉信號，防煙、排煙、補風風機啟停信號，電動防火閥關閉信號 |
注意，是所在防火分區 |
|
|
同一防煙分區內且位于電動擋煙垂壁附近的兩只獨立的感煙火災探測器的報警信號 |
降落電動擋煙垂壁 |
注意，是同一防煙分區且附近。 |
|||
|
排煙系統 |
同一防煙分區內兩只獨立的火災探測器報警信號或一只火災探測器與手動報警按鈕的報警信號組合 |
開啟排煙口、排煙窗或排煙閥，停止該防煙分區的空調系統 |
注意，是同一防煙分區 |
||
|
排煙口、排煙窗或排煙閥開啟的動作信號與該防煙分區內任一火災探測器或手動報警按鈕的報警線號 |
啟動排煙風機 |
|
|||
|
常開排煙口無反饋信號的，可用該防煙分區的任一只火災探測器或手動報警按鈕代替。（適用于汽車庫之類） |
此條規范與圖集未明確，是根據相關條例推論。 |
||||
|
補風系統 |
同一防火分區內任一臺排煙風機啟動反饋與任一只火災探測器或手動報警按鈕的報警信號 |
啟動該防火分區的補 風機 |
此條規范與圖集未明確，是根據相關條例推論。 |
||
|
防火門系統 |
防火門所在同一防火分區內任兩只獨立的火災探測器或一只火災探測器與一只手動火災報警按鈕的報警信號 |
關閉常開防火門 |
疏散通道上各防火門的開啟、關閉及故障狀態信號 |
注意，是同一防火分區，兩側均要編程。 |
|
|
防火卷簾門 |
非疏散通 道 |
所在同一防火分區內任二只獨立火災探測器報警信號 |
啟動卷簾門直接下降到樓面 |
卷簾門啟動命令信號、半降反饋及全降到底后的反饋信號 |
注意，是同一防火分區，且卷簾門兩側的防火分區均要編程。 汽車庫汽車通道的防火卷簾門屬于疏散通道的卷簾門。 |
|
疏散通道 |
所在同一防火分區內任二只獨立感煙火災探測器或任一只專門用于聯動防火卷簾的感煙火災探測器的報警信號 |
啟動防火卷簾半降至距樓面1.8m處 |
|||
|
任一只專門用于聯動防火卷簾的感溫火災探測器報警信號，要求設置在兩側0.5m～5m范圍內，不少于二只。 |
啟動防火卷簾全降至樓面 |
||||
|
電梯 |
此處規范未做要求，個人認為手動、自動均可，但切記自動編程應以兩個獨立火災報警信號觸發，可參照加壓送風口 |
所有電梯停于首層或電梯轉換層 |
電梯運行狀態信息和停于首層或轉換層的反饋信號 |
注意，消防電梯接受信號后，必須停于首層，其它電梯首層、平層或轉換層開啟均可。 |
|
|
火災警報和消防應急廣播系統 |
同一報警區域內兩只獨立的火災探測器或任一只火災探測器與手動報警按鈕的報警信號組合 |
確認火災后啟動建筑內所有的火災聲光警報器、啟動消防應急廣播 |
消防應急廣播分區狀況 |
注意，同一報警區域指的是同一樓層或同一防火分區。 |
|
|
消防應急照明和疏散指示系統 |
同一報警區域內兩只獨立的火災探測器或任一只火災探測器與手動報警按鈕的報警信號組合 |
確認火災后，由發生火災的報警區域開始，順序啟動全樓消防應急照明和疏散指示系統 |
|
||

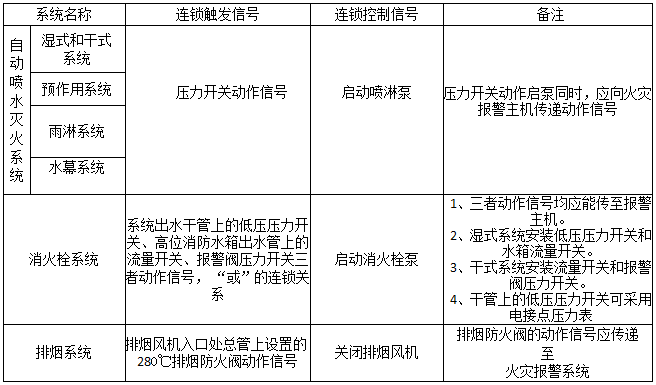

2、 連鎖啟動表格
